Illustrator(AI)设计制作精细的具有三维效果的青花瓷盘实例教程

不知不觉从景德镇陶瓷学院毕业出来已经第八个年头了，前两天翻自己在学校读书时做毕业设计的照片。回想那个时候，已经开始用电脑做效果图了，不过当时玩电脑只想着怎么打游戏，没有想要学什么软件，到毕业设计的时候，老师说画效果图用电脑画可以加分，那个时候才拼命开始学起了3DS 4，具体是什么样的，反正现在是想不起来了。不过那为了那一张可以加分的效果图，请别人吃了好几顿饭，而且折腾了好几个星期。总之一句话，那次做效果图太艰辛了，而且效果很丑（当时自我感觉还不错）。

　　 今天就算写一个抛转引玉的教程，目的是为了纪念那段青涩的日子，再就是为了帮助学弟学妹们快速的掌握Illustrator创建三维效果图的方法，不是每个人都能对3D类的软件掌握得很好，咱们用Illustrator也可以创建不错的效果图。

　　 通常在做毕业设计的时候，学校都要求自己设计一套茶咖具（不知道现在学校的教育有没有改革），在这里我只对其中一个盘子的制作进行讲解，不管大家学不学陶瓷，我都希望我的教程能给大家带来或多或少的帮助。

　　 首先要画出盘子的剖面图。

　　
　　 下图可以点击放大，这个图的主要目的是为了详细介绍一下盘子的剖面结构细节，如果专业人士这一步就不用看了。已经有不少年没有画过这个东西的剖面图了，可能有些不标准，对非专业的人士还算有一点帮助吧。

　　 写到这一个步骤，已经将盘子的形状都设计完成，
　　 把描边色给去掉，然后再把填色改为K：20

　　 接下来我们再绘制青花的图案，将图案的填色改为R：16、G：45、B:31

　　
　　 选中图案，执行“对象>路径>偏移路径”，在“偏移路径”的对话框中，设定一个正的数值，将路径的边缘扩大一些，在将得到的形状在透明度调板中，将不透明度改为35％

　　 在画几个填色为R：127 、G：40 、B：31的圆，放置在最这个图形的下方

　　 全选后，按Ctrl＋G将图形进行编组，再按住Shift＋Alt键，使用选择工具进行水平移动复制

　　 将得到的图形,使用旋转工具按住Shift键，旋转180°

　　

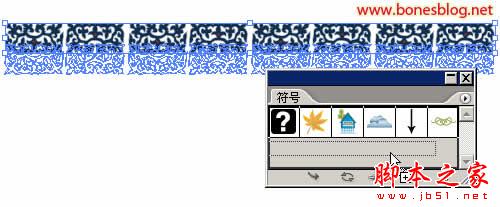

　　 全选后，按住Shift＋Alt键再次水平复制多个副本，也可以在复制了第一组后，使用Ctrl＋D键重复变换，这次定义有多少个图案，将来盘子上也会有多少个图案，如果做的是特殊的二方连续，就要特别注意图案的数量了，这将关系到后来贴到盘子里面图案的衔接。

　　 选中盘子的剖面图，执行“效果>3D>绕转”命令，在对话框中设定如下图所示

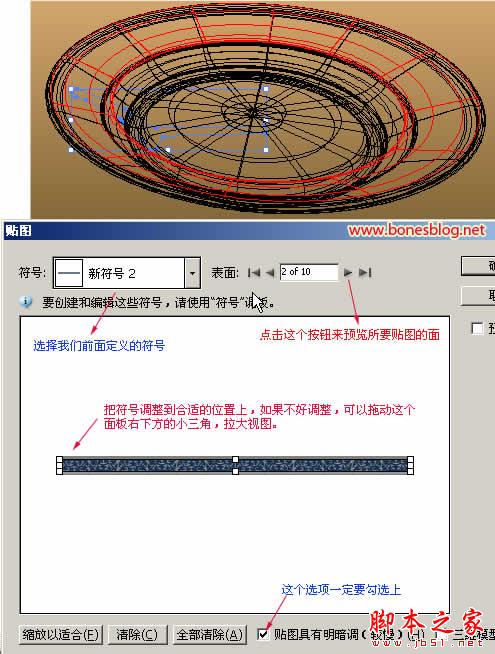

　　 单击“贴图”按钮，在弹出对话框中设置如下图所示

　　 设置完成后，单击两次“确定”按钮，就可以得到下图的效果图了

　　 以下是我做了一些3D效果的应用
　　 其中梨的柄是也是用3D效果做的，然后再做封套。
