cad倾斜标注的三种操作方法
发布时间：2014-11-27 10:29:25 作者：佚名
我要评论
我要评论cad怎么倾斜标注？对于正在学习或是刚使用cad的朋友来说，肯定都不是很熟悉吧，下面脚本之家就为大家介绍cad倾斜标注的三种操作方法，教程比较基础，高手请自动飘过，一起来学习吧
下面为大家介绍cad倾斜标注的三种操作方法，教程很基础，适合初学者来学习，推荐过来，一起来学习吧！工具/原料
方法/步骤

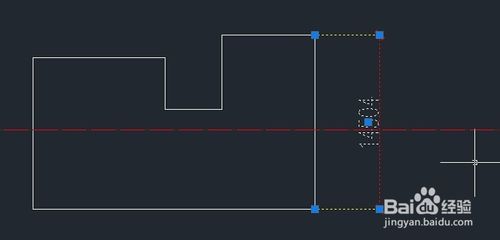

下面的CAD标注是我们用线性标注标出的，可以看到标注的数字在中心线上，在标注尺寸的时候，这种情况是不允许的，为此，要将标注的数字移开中心线位置；
方法一：选中标注的尺寸，可以看到数字附近有个夹点，直接拖动夹点位置即可将数字从中心线移走；
方法二：按快捷键BR将中心线挡住数字的部分打断即可；
方法三：选中标注的尺寸，然后展开标注的下拉菜单，选中“倾斜”；
可以在下方命令行看到，输入倾斜角度的文字；
比如我们要标注尺寸倾斜-30度，按回车确定后，可以看到标注尺寸就逆时针倾斜了30度。
END
以上就是cad倾斜标注的三种操作方法介绍，大家学会了吗？希望能对大家有所帮助！
