UG10.0怎么建模三维立体佛门的万字标记?
百度经验 发布时间：2020-01-06 08:44:31 作者：梦境我做主
我要评论
我要评论UG10.0怎么建模三维立体佛门的万字标记？经常使用ug建模一些立体的图标，想要创建万字标记，该怎么设计呢？下面我们就来看看详细的教程，需要的朋友可以参考下
UG10.0如何建模佛门的万字标记？惊今天我们就来看看使用ug制作立体图标的方法，如下图所示。
1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存，用“万字标记”命名。
2、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的XY平面。
3、如下图所示，进入草图，激活矩形命令，随手画一个矩形，双击修改尺寸，100x100，边距离轴50，激活偏置曲线命令，向内偏移10。

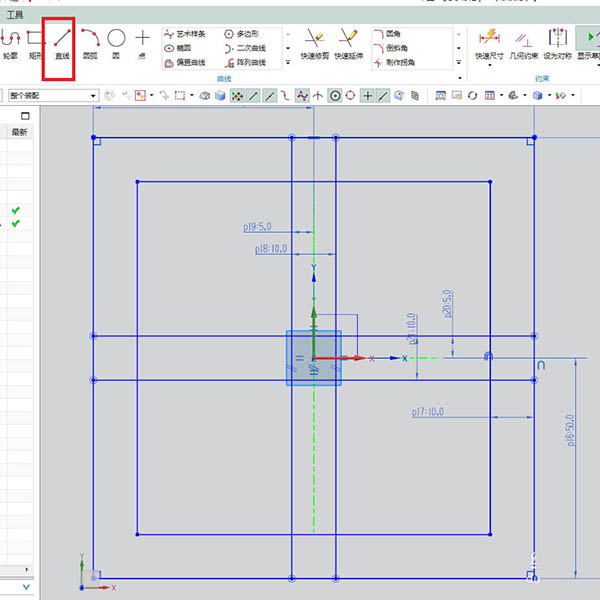

4、如下图所示，激活直线命令，画两条竖直的平行的直线段和两条水平的平行的直线段，激活快速尺寸命令，标注尺寸5、10、5、10。

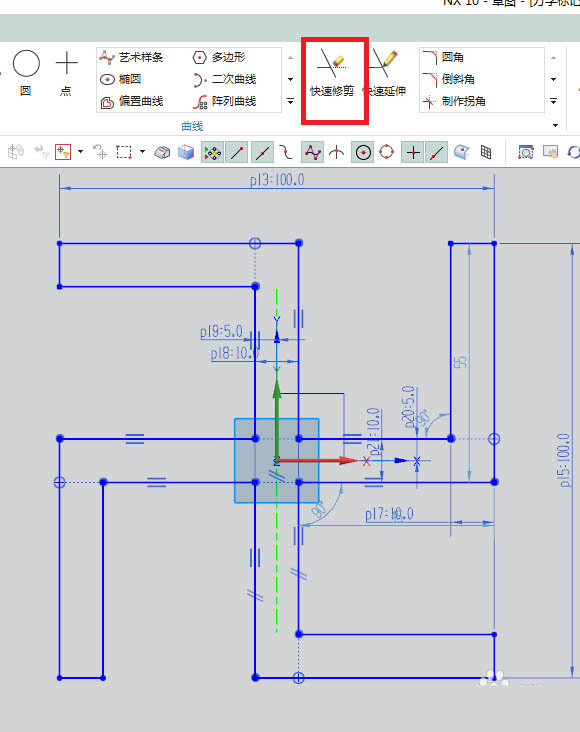

5、如下图所示，点击工具栏中的“快速修剪”，按照下图所示进行修剪操作，最后形成一个空心的“卐”，点击完成，退出草图。

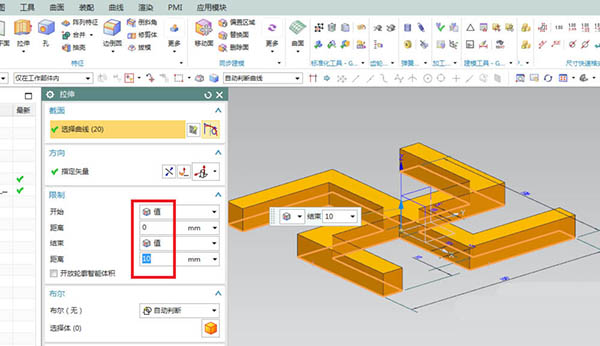

6、如下图所示，回到拉伸对话框，设置拉伸限制为：从0开始，到10结束。
7、如下图所示，激活工具栏中边倒圆命令，然后两次边倒圆R1即可。
8、如下图所示，部件导航器中将基准坐标系隐藏，将显示改成着色。
9、如下图所示，标题栏中点击“渲染”，工具栏中点击“真实着色”，工具栏中点击“全局材料绿色亮泽塑料”。
最后的效果就是下图所示的了。
以上就是UG10.0建模三维立体佛门的万字标记的教程，希望大家喜欢，请继续关注脚本之家。
